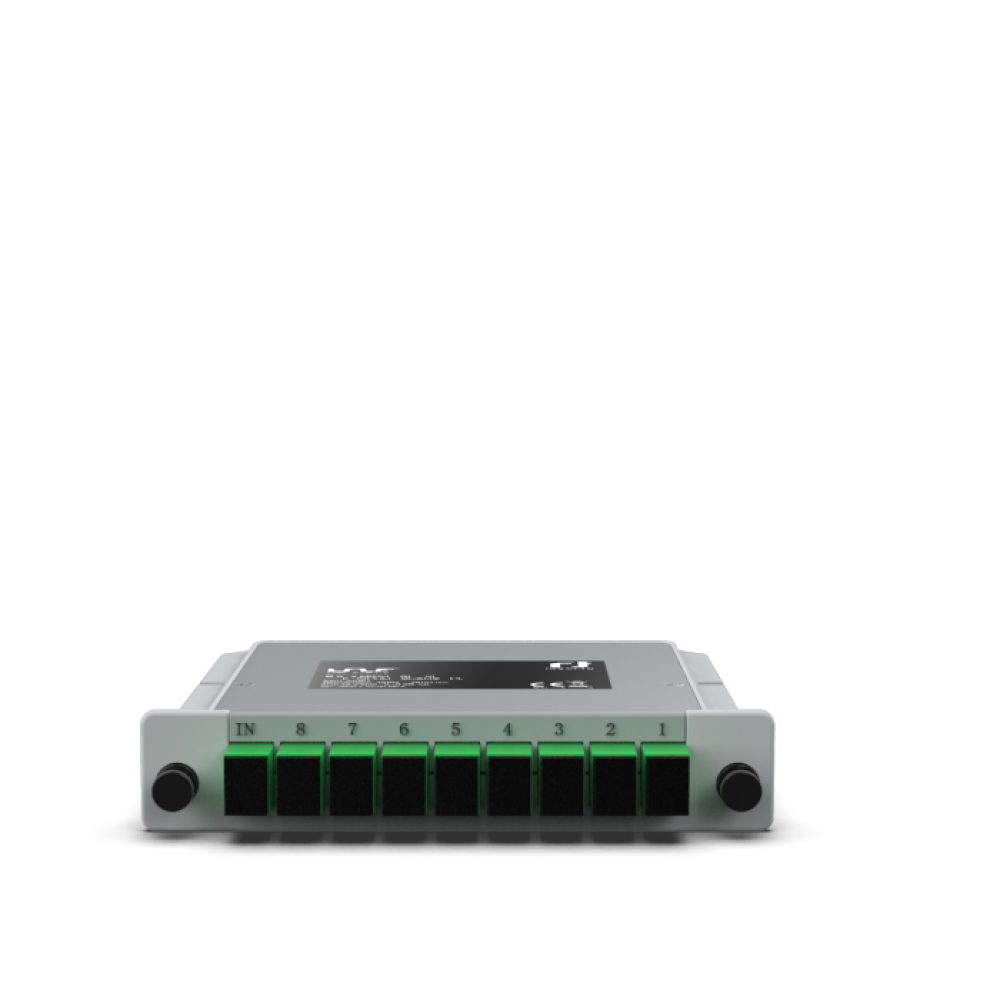

Die symmetrischen passiven optischen Splitter der Unifiber™ Reihe von Inverto arbeiten über einen weiten optischen Bereich von 1260 nm – 1650 nm und bieten eine hohe Gleichmäßigkeit über die Ausgangsanschlüsse, niedrige Einfügungsdämpfung, hohe Rückflussdämpfung und ausgezeichnete Richtwirkungseigenschaften. Die optischen Splitter sind als Kassettengehäuse mit SC/APC-Anschlüssen erhältlich.
Die kostengünstigen und äußerst zuverlässigen optischen Unifiber™ Splitter sind ideal für FTTx/PON/CATV-Anwendungen im Innenbereich.
Unifiber™ Optische Splitter Hauptmerkmale
- Symmetrisch, hohe Gleichmäßigkeit über die Ausgangsanschlüsse
- Ausgezeichnete Richtwirkungseigenschaften
- Geringe Einfügungsdämpfung
- Hohe Rückflussdämpfung
- SC/APC Anschlüsse
Register & Download
Register & Download
| Technische Daten | |
|---|---|
| Fibertype | Single mode G.657A1 |
| Betriebswellenlänge | 1260 nm ~ 1650 nm |
| Eingangsports | 1x SC/APC |
| Ausgangsports | 8x SC/APC |
| Einfügedämpfung (optisch) | 10.9 dB max. |
| Rückflussdämpfung (optisch) | 55 dB min. |
| Gleichförmigkeit | 0.8 dB max. |
| Richtwirkung | 55 dB min. |
| Polarisationsbedingter Verlust | 0.3 dB max. |
| Betriebstemperatur | -40°C ~ +85°C |
| Lagertemperatur | -40°C ~ +85°C |
| Gehäuseabmessungen | 130 mm × 112 mm × 25 mm |
| Gewicht | 118 g |
| Daten für Logistik | |
| Abmessungen Verpackung (L x B x H) | 27.5 cm x 14.5 cm x 12.5 cm |
| Gewicht Verpackung | 1.25 kg (10 Stk.) |
| Stückzahl per Karton | 100 |
| Abmessungen Karton (L x B x H) | 74.5 cm x 28.5 cm x 27 cm |
| Gewicht Karton | 13.5 kg |
| Stückzahl per Palette | 4000 |

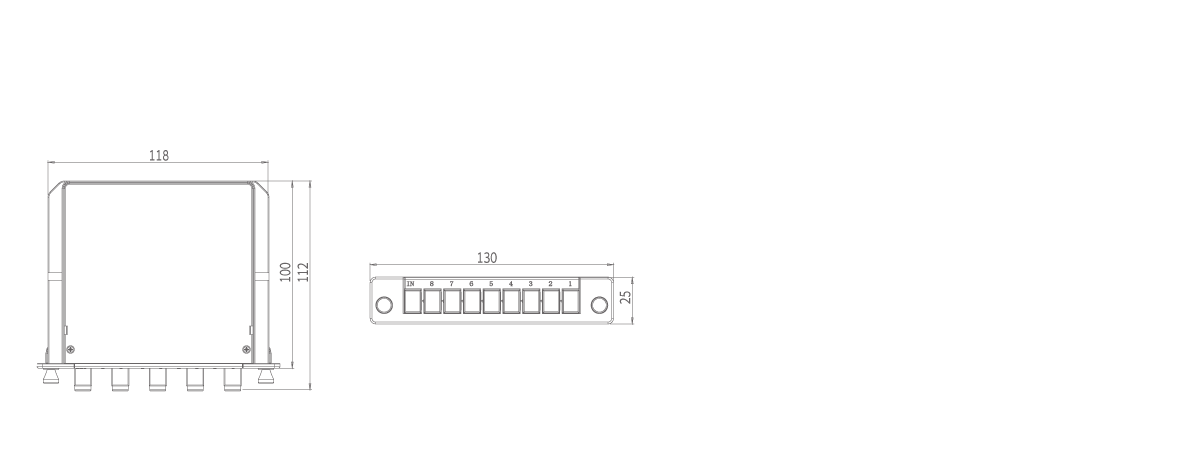

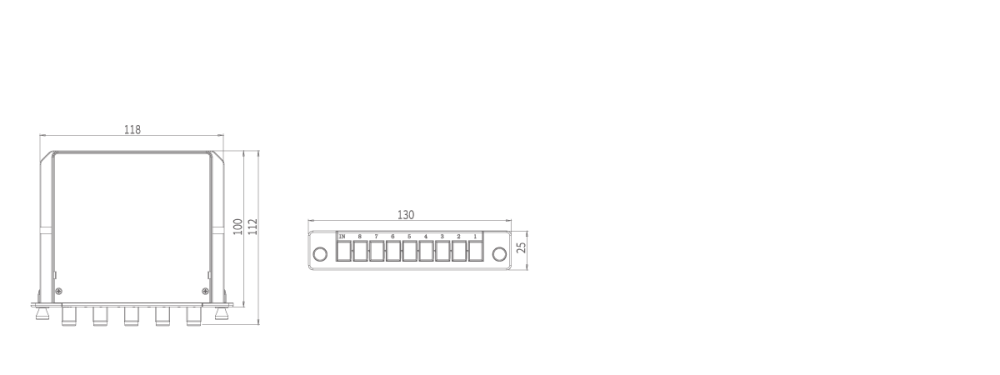

Zeichnung
