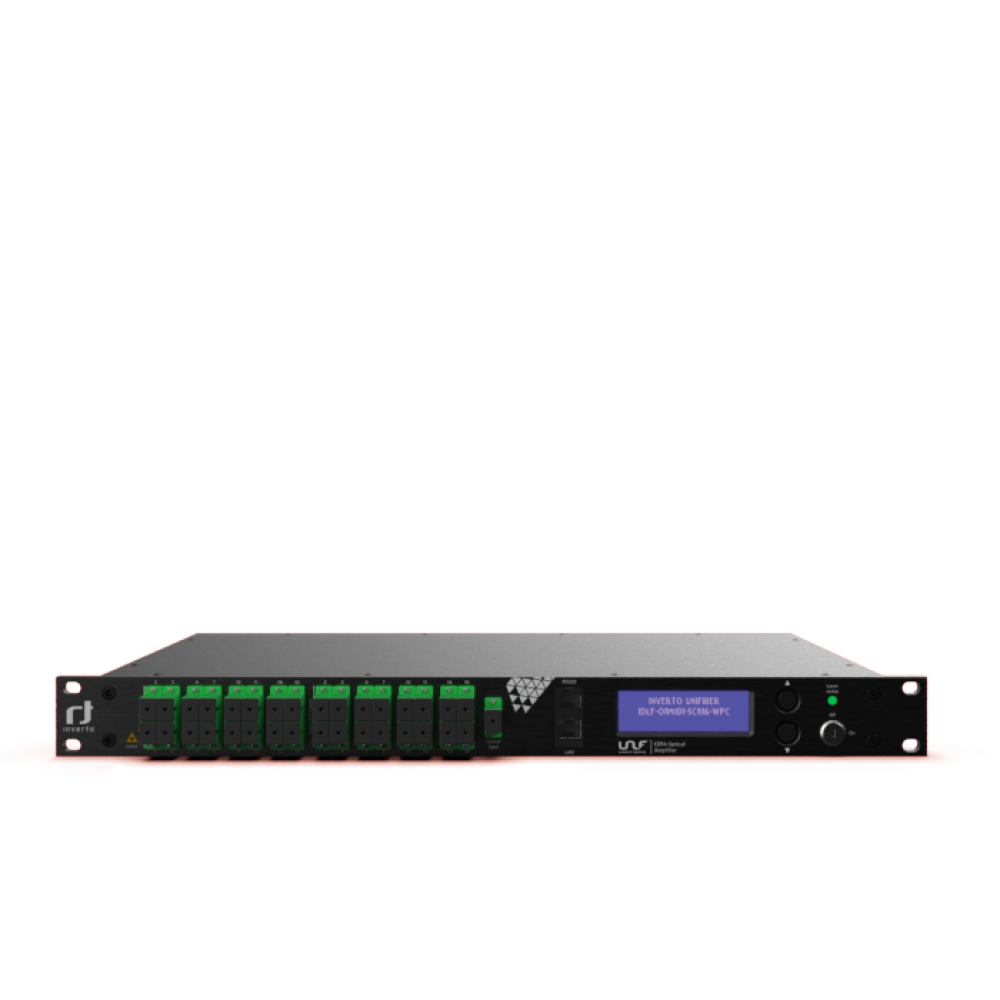

Invertos Unifiber™ EDFA-Produktreihe optischer Verstärker eignen sich für eine Vielzahl von Videoverteilungsanwendungen, da mit modernsten Laserdioden und erstklassiger 1550 nm Erbium-dotierter Glasfaser ausgestattet. Die Produktreihe umfasst Modelle mit integriertem Wellenlängenmultiplexer (WDM), der 1310 nm/1490 nm-Datensignale von einem GPON/EPON OLT-Gerät über einen einzelnen Glasfaseranschluss überlagern kann. Die Entwicklung des Unifiber™ EDFA ist auf Langlebigkeit ausgelegt. Mit dem intelligenten Leistungsmanagement und dem thermischen Design wird eine lange Betriebsdauer, hohe Zuverlässigkeit und eine stabile Leistung der Laserdioden gewährleistet.
Das große LCD-Display an der Frontplatte bietet ein leicht zu bedienendes Konfigurations- und Einrichtungsmenü und versorgt den Benutzer bei Bedarf mit Informationen zum Betriebsstatus sowie mit Warnmeldungen. Die Unifiber™ EDFA-Produkte werden in einem 19" 1RU Einschubgehäuse mit zwei Hot-Swap tauglichen Netzteilen geliefert. Sie sind leicht zu integrieren und garantieren, dass Ihre Signalverteilung unterbrechungsfrei verfügbar bleibt.
Unifiber™ EDFAs Hauptmerkmale
- Rauscharmer Leistungsverstärker mit hoher optischer Ausgangsleistung
- Optischer Eingangsleistungsbereich -10 dBm bis +10 dBm, SC/APC Stecker
- Automatisch gesteuerte Ausgangsleistung, SC/APC Anschlüsse
- WDM zum Multiplexen von GPON/EPON-Datensignalen (1310 nm/1490 nm) mit optischen Video HF-Signalen (1550 nm)
- Status-LED Anzeigen und LCD-Display
- Hocheffiziente, im laufenden Betrieb austauschbare redundante Stromversorgung, die einen unterbrechungsfreien Betrieb garantiert
- Netzwerkmanagementschnittstelle (SNMP)
Register & Download
Register & Download
| Technische Daten | |
|---|---|
| Optische Ausgangsleistung (pro Ausgang) | +10dBm typ., +9.5dBm min. |
| Operative Wellengänge | 1550 nm für HF-Signale; 1310 nm/1490 nm für OLT-Signale (WDM-Modelle) |
| Anschlüsse |
1x optischer HF-Eingang, 1/4/8/16x optischer HF-Ausgang 1/4/8/16x optischer OLT Eingang (WDM Modelle) |
| Steckverbinder (optische Ein-/Ausgänge) | SC/APC |
| Eingangs HF-Leistung | -10 dBm ~ +10 dBm |
| Rauschzahl |
4.5 dB typ., 5.5 dB max. (@Eingangsleistung 0 dBm, 1550 nm) |
|
|
|
| Anschlussuniformität | 0.5 dB max. |
| WDM-Einfügedämpfung (1310 nm/1490 nm) | <1 dB |
| Rückflussdämpfung | >55 dB |
| Allgemein |
|
| Anzeige und Kontrollschalter | LCD, On/Off Schalter, Status Led: grün=OK, rot=Off / Laser Fehler |
| Netzwerk-Management-Schnittstelle | SNMP, RJ45 |
| Serielle Datenschnittstelle | RS232 |
| 90 VAC ~ 240 VAC, 50 Hz/60 Hz | 90 VAC ~ 240 VAC, 50 Hz/60 Hz |
| Eingangsspannung | 0.4 A max. |
| Betriebstemperatur | 30 W max. |
| Betriebstemperatur | -5°C ~ +65°C |
| Lagertemperatur |
-40°C ~ +80°C |
| Relative Betriebsluftfeuchtigkeit | 5% ~ 85% |
| Gehäuseabmessungen (B x T x H) | 19” 1RU, 483 mm × 254 mm × 44 mm |
Bedienungsanleitung

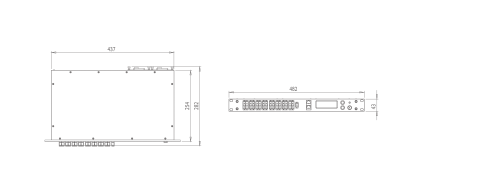

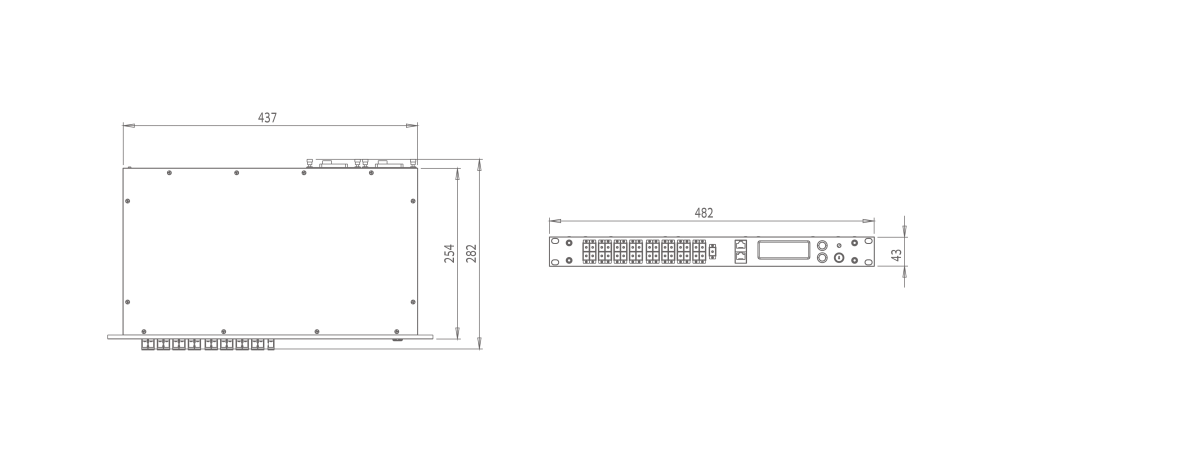

Zeichnung
