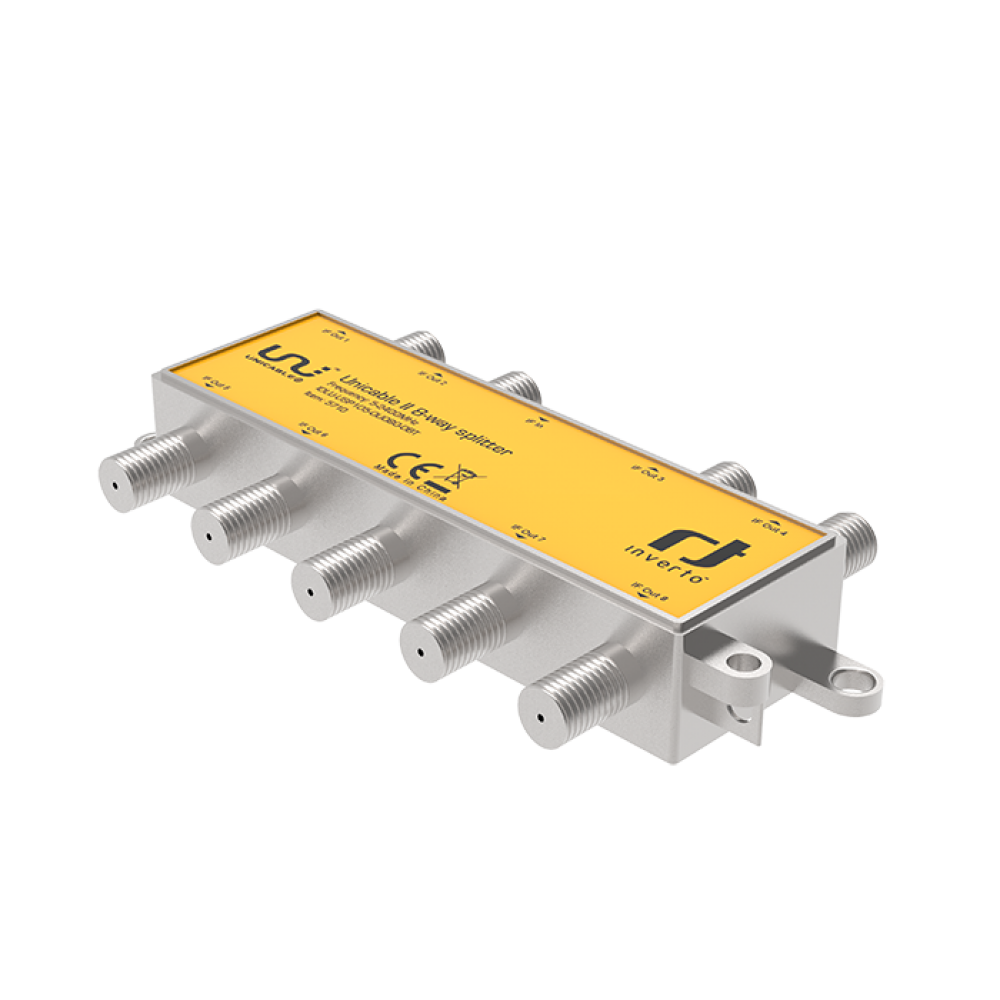

Der Unicable™ Splitter ermöglicht eine Verteilung von DC- und HF-Signalen. Darüber hinaus übermittelt er Kontrollbefehle und DiSEqC-Kommandos von den Set-Top-Boxen zum LNB sowie vom LNB zur Set-Top-Box. Dieser qualitativ hochwertige Verteiler verfügt über eine geringe Einfügungsdämpfung und gewährleistet eine größere Flexibilität bei hausinternen oder Mehrfamilienhaus Installationen. Mit dem Splitter ist es möglich das Signal an einem zentralen Standort (z. B. dem Dachboden) aufzuteilen und separate Kabel zu jeder einzelnen Set-Top-Box im Haus zu verlegen. Eingebaute Schutzdioden sorgen für die DC-Isolierung der angeschlossenen Set-Top-Boxen.
Weitere Informationen zur Unicable II™ Technologie und den Vorteilen auf: www.inverto.tv/de/what-is-unicable-2
Weitere Informationen zur SatPal™ Technologie und den Vorteilen auf: www.inverto.tv/de/satpal
Hauptmerkmale:
Geringe Einfügedämpfung, hohe Rückflussdämpfung und Portisolation für Satelliten- und CATV-Anwendungen
Unicable kompatibel
HF-geschirmtes Zinkdruckgussgehäuse (Klasse A)
Erdungsklemme
Lieferung mit zwei Befestigungsschrauben
Geringes Gewicht und kompakte Größe
| Technische Daten | |
|---|---|
| Frequenzbereich |
5 MHz - 2400 MHz |
| Eingänge |
1x F-Typ (w) |
| Ausgänge |
8x F-Type (w) |
| Einfügungsdämpfung |
<12.5 dB (5 MHz ~ 40 MHz) <12.5 dB (40 MHz ~ 860 MHz) <16 dB (860 MHz ~ 1750 MHz) <16 dB (1750 MHz ~ 2400 MHz) |
| Isolierung |
20 dB min. |
| Eingangsrückflussdämpfung |
10 dB min. |
| Ausgangsrückflussdämpfung |
10 dB min. |
| DC Durchgang |
35 V max., bis zu 1 A Durchlassstrom Richtung LNB Biderektional DiSEqC Kommandos |
| Dioden entkoppelt |
Ja |
| Impedanz |
75 Ω |
| CE, RF Schirmungsklasse |
Class A |
| Betriebstemperatur |
-30° C ~ +60° C |
| Gewicht |
105 g |
| Maße (L x B x H) |
118 mm x 59 mm x18.8 mm |
| Daten für Logistik | |
| Stückzahl per Karton |
100 |
| Abmessungen Karton (L x B x H) |
42.5 cm x 30 cm x 39 cm |
| Gewicht Karton |
13.75 kg |

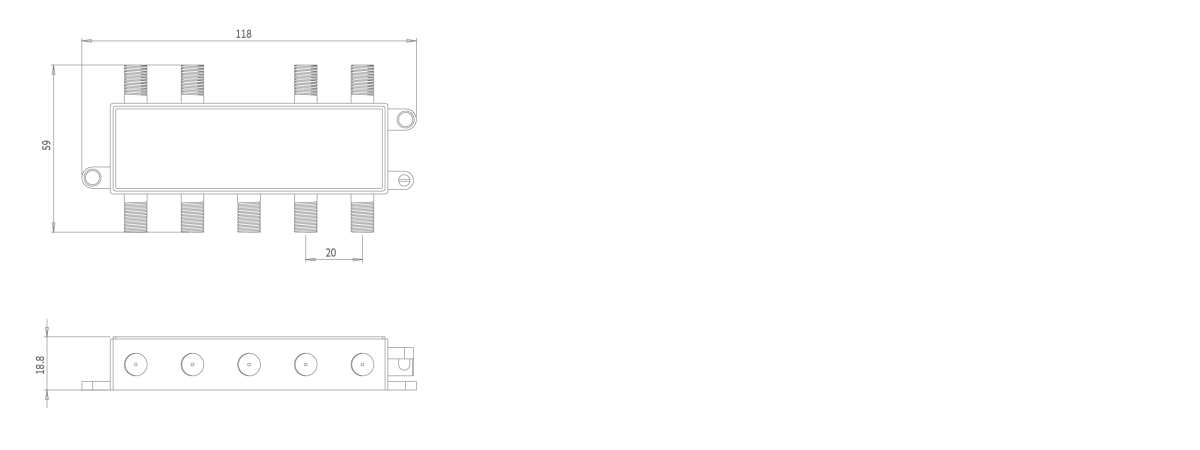

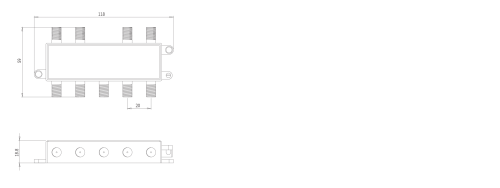

Zeichnung
