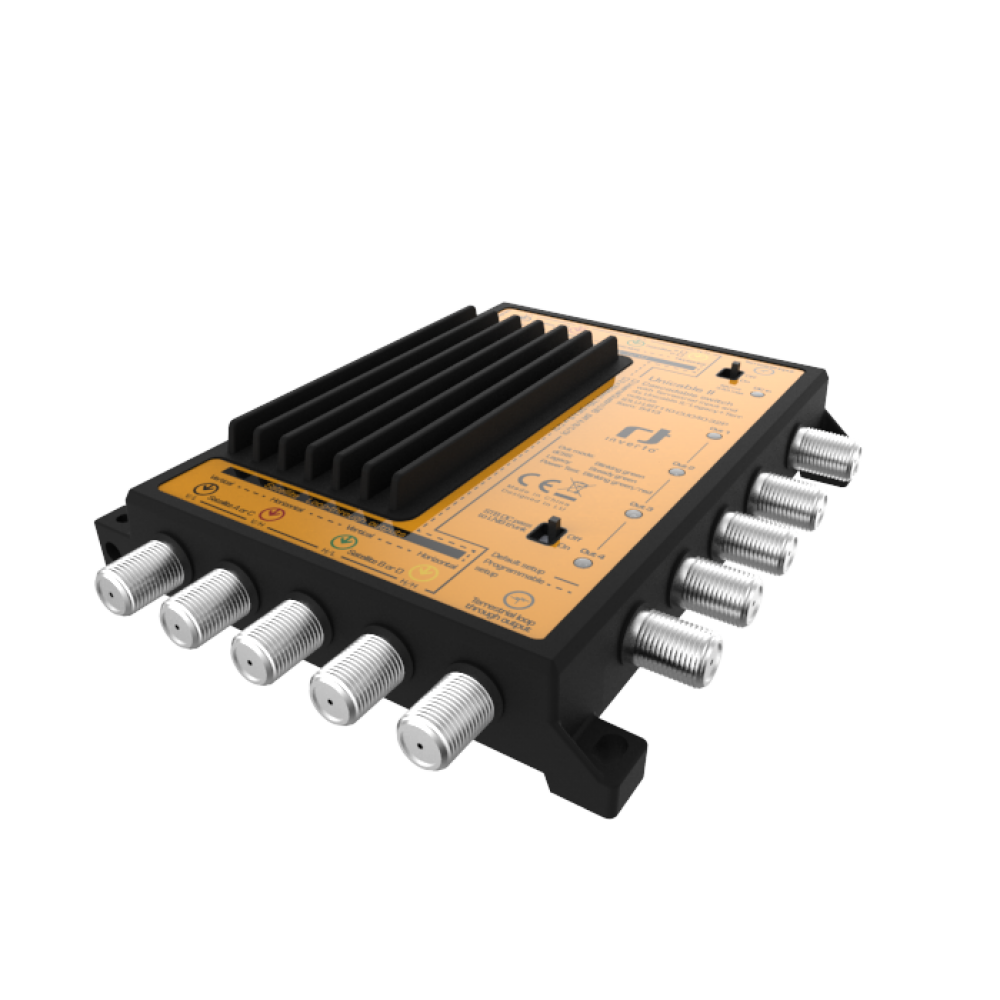

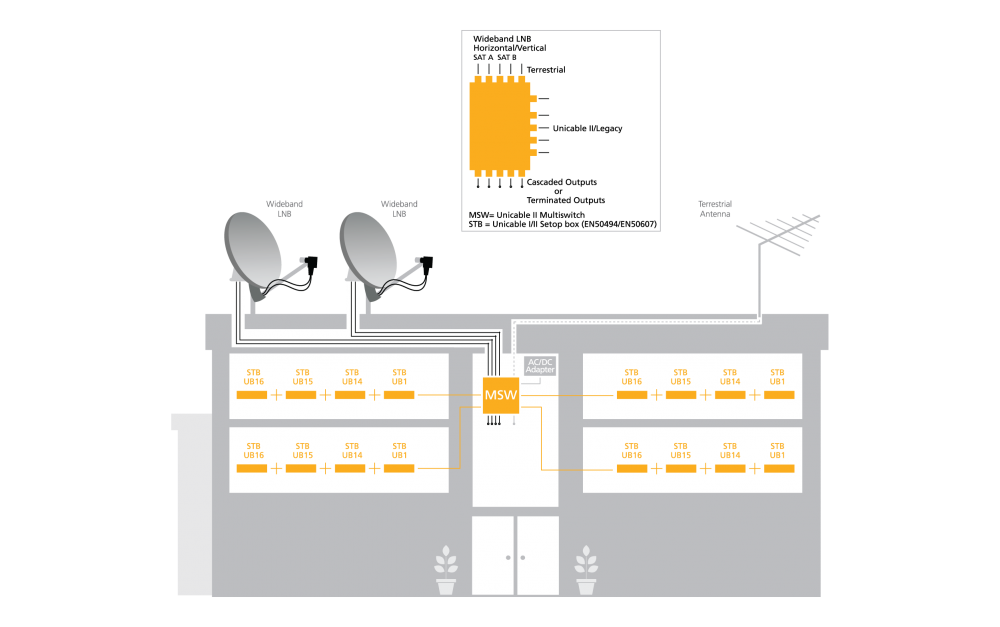

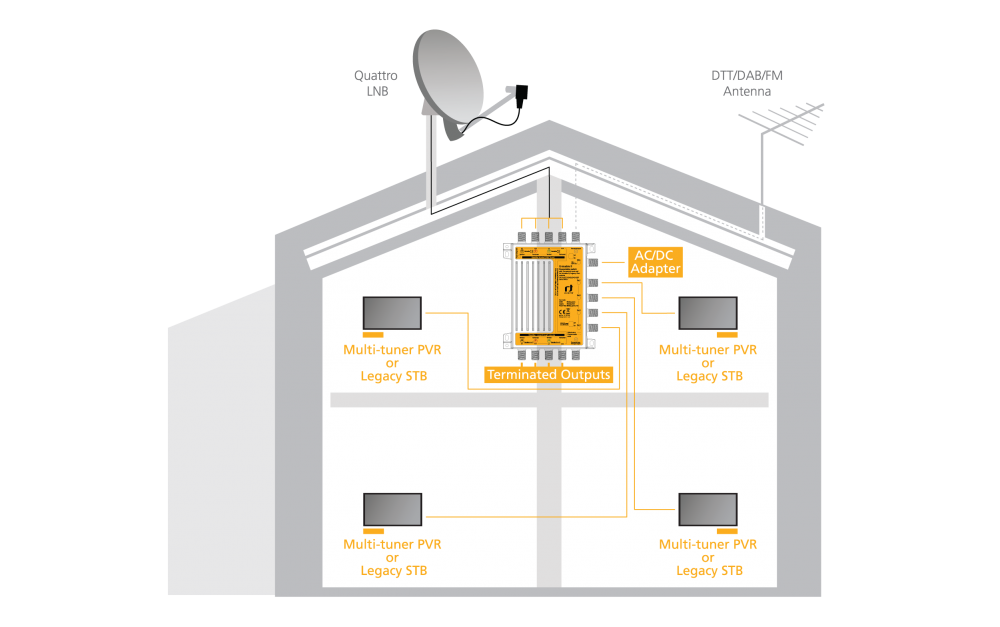

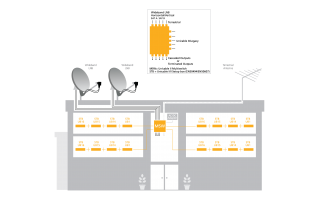

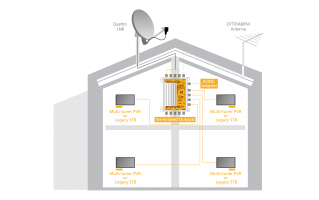

Der IDLU-UST110-CUO4O-32P ist ein kompakter, kaskadierbarer Unicable II® Multischalter mit 4 Ausgängen, welche über eine automatische Signalerkennung verfügen und sowohl im Unicable II® als auch im Legacy Modus betrieben werden können. Der Multischalter kann mit einem Quattro LNB (Auslieferungszustand) oder zwei Wideband LNBs für den Empfang von 2 Satelliten eingesetzt werden. Über den terrestrischen Eingang ist es möglich ein terrestrisches Antennensignal zum Empfang von UHF/VHF/DAB/Radio einzuspeisen. Das terrestrische Signal kann auf Wunsch (On/Off Schalter) auch verstärkt über alle 4 Ausgänge ausgegeben werden. In der Standardkonfiguration arbeiten alle Ausgänge im Legacy Modus und werden durch 13 V/18 V + 0 kHz/22 kHz oder mit DiSEqC 1.0/2.0 Befehlen gesteuert. Der Ausgang schaltet in den Unicable Modus sobald er ein EN 50494 oder EN 50607 Signal empfängt und stellt dann 16 User Bänder zur Verfügung (die Frequenzzuweisung entnehmen sie bitte aus den Spezifikationen).

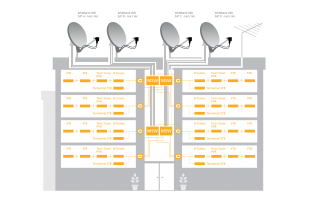

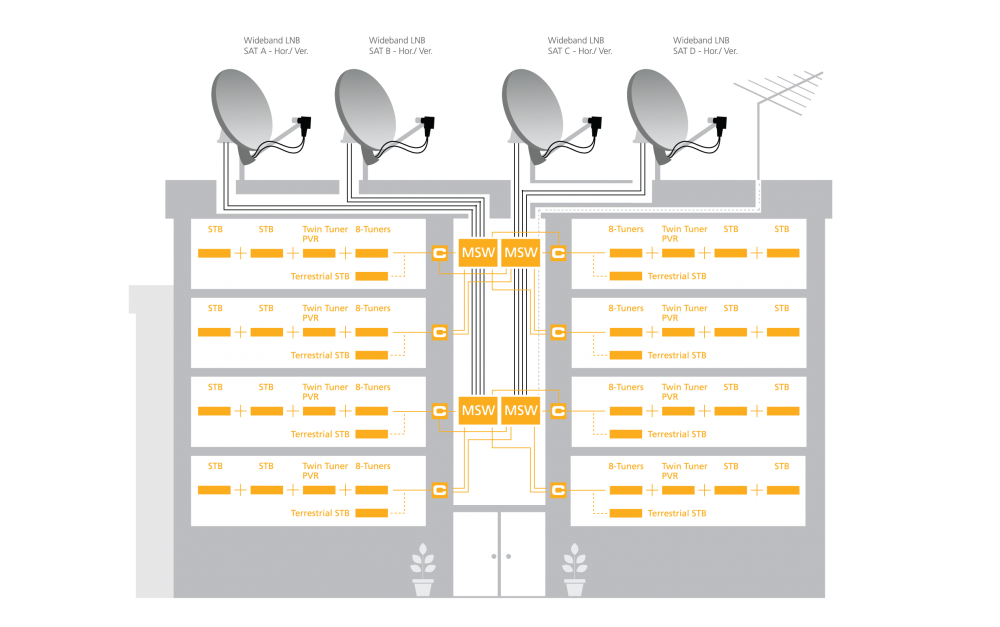

Der Multischalter kann über den „DC-in“ Port, einen beliebigen „Loop through“ Port oder über die STB-Ausgangsports (in der Regel über ein Power-Inserter-Gerät) mit Strom versorgt werden. Bei typischen kaskadierten MDU-Installationen wird die über den „DC-in“ Port, oder „Loop-through“ Ports zugeführte Gleichspannung durch die Ports der Stammleitungen geleitet, um das LNB mit Strom zu versorgen. Dabei muss der Schalter "STB DC pass to LNB trunk" auf „Off“ gestellt sein. Damit der Monteur bei der Installation sicherstellen kann, dass die Stromversorgung des Geräts ausreicht um auch volle Last zu unterstützen, verfügt der Multischalter über einen speziellen Testmodus für die Leistungsdiagnose. Dieser wird automatisch beim Start des Geräts ausgelöst. Während diesem 15-Sekunden-Tests wird der Multischalter unter Volllast betrieben, dabei leuchtet eine grüne LED für die Leistungsdiagnose auf, wenn das Gerät mit ausreichend Strom versorgt wird, oder gelb falls nicht.

Eine Status-LED für jeden Ausgangsport informiert über dessen jeweiligen Betriebsmodus. (Legacy Modus = grün, Unicable II® Modus= grün blinkend, Diagnosefunktion = rot/grün blinkend).

Optionales Zubehör (separat erhältlich):
  • 65 W Netzteil, kann bis zu 4 Multischalter + LNB(s) versorgen
  5582 65W Netzteil für Unicable II® Multischalter (EU Stecker) IDLU-ADPT04-19342-EPM
  5581 65W Netzteil für Unicable II® Multischalter (UK Stecker) IDLU-ADPT04-19342-UPM
  5423 65W Netzteil für Unicable II® Multischalter (EU Stecker) IDLU-ADPT03-19342-OPP
  5422 65W Netzteil für Unicable II® Multischalter (UK Stecker) IDLU-ADPT02-19342-OPP

  • 18 W Steckernetzteil, kann bis zu 2 Multischalter + LNB(s) versorgen
  5431 18W Netzteil für Unicable II® Multischalter (UK Stecker) IDLU-ADPT01-OOOUK-OPP
  5346 18W Netzteil für Unicable II® Multischalter (EU Stecker) IDLU-ADPT01-OOOOO-OPP

  • Power Inserter
  5344 Unicable II® Power Inserter, 5-2400MHz IDLU-PINS01-OOOOO-OPP

  • Equipment zum programmieren des Multischalters
  5415 SatPal Controller                              IDLU-SPAL03-OOOBT-OPP
  5393 Unicable II® programmer             IDLU-PROG02-OOOOO-OPN

Für Innen- und Außeninstallationen (IP54) geeignet

Technische Daten
Eingangsfrequenzbereich: Satellit Quattro LNB: 950 MHz ~ 2150 MHz (Standard)
Wideband LNB: 300 MHz ~ 2350 MHz
Eingangsfrequenzbereich: terrestrisch 47 MHz ~ 862 MHz
Eingänge 4x ZF Eingänge:
- Für 1x Quattro LNB (Standard)
- Oder 2x Wideband LNBs
1x UHF/VHF Eingang für terrestrische Antenne
Ausgänge 4x Durchschleifausgänge für Satelliten ZF
1x Durchschleifausgang für terrestrische Signale

4x Universal (Legacy), Standardmäßig beim
Einschalten, automatische Umschaltung auf
Unicable II™ nach Empfang von EN50494/EN50607
Kommandos. Mit kombinierten terrestrischen Signal.
Eingangsleistungsbereich -50 dBm ~ -5 dBm
Ausgangssignalpegel (AGC) -25 dBm (83 dBuV)
HF Isolierung: Satellit/terrestrisch (Eingang) 25 dB min.
HF Isolierung: Satellit/Satellit (Eingang) 25 dB min.
HF Isolierung: Satellitenkanal/Kanal (UBs, Ausgang) 28 dB min.
Durchschleifverlust: Satellit 4 dB max. (Verlust)
Durchschleifverlust: terrestrisch 8 dB max. (Verlust) [Verstärkung = OFF]
+12 dB min. (Gewinn) [Verstärkung = ON]
Verstärkung: Unicable II™ (dCSS) Ausgang (AGC aus) 25 dB min.
Verstärkung: terrestrisches Signal -27 dB [Verstärkung = OFF]
-5 dB ~ +5 dB [Verstärkung = ON]
Systemphasenrauschen 1.5° max.
Steuerungsprotokolle EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13 V/18 V + 0 kHz/22 kHz
Legacy-Ausgang-Umschaltung V/L => 13 V/0 kHz , V/H => 13 V/22 kHz
H/L => 18 V/0 kHz , H/H => 18 V/22 kHz
Eingangs-/Ausgangsimpedanz 75 Ω (F-Typ)
LNB Spannungsversorgung 500 mA max. @ 18 VDC
Stromaufnahme 600 mA ~ 900 mA @ 10 VDC ~ 20 VDC max.
Betriebstemperatur -20 °C ~ +50 °C
IP-Schutzklasse IP54

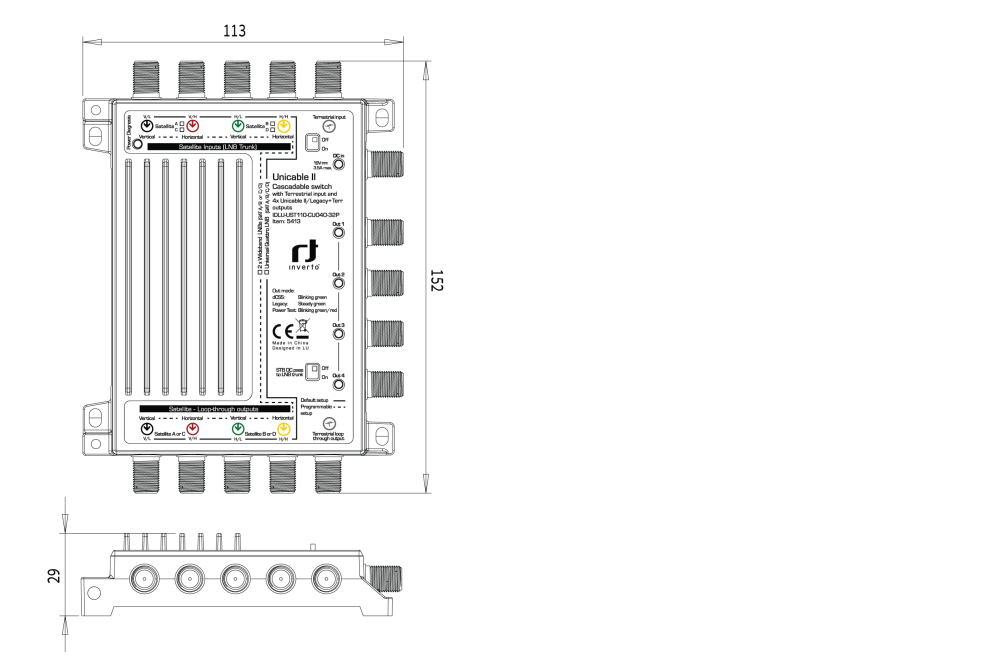

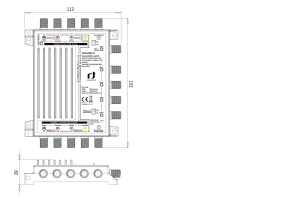

Maße (L x B x H) 15.2 cm x 11 cm x 2.6 cm
Gewicht 280 g
Unicable II™ (dCSS) Kanal-Spezifikationen
User Band (Kanal) Bandbreite 46 MHz, programmierbar 10 MHz ~ 80 MHz
User Band (Kanal) Verstärkungswelligkeit 3 dB max.
User Band (Kanal) Frequenzen Unicable II™ dynamische User Bands am Ausgang (Standard):
CH1: 1210MHz EN50607+EN50494 (dCSS+SatCR)
CH2: 1420MHz EN50607+EN50494 (dCSS+SatCR)
CH3: 1680MHz EN50607+EN50494 (dCSS+SatCR)
CH4: 2040MHz EN50607+EN50494 (dCSS+SatCR)
CH5: 985MHz EN50607+EN50494 (dCSS+SatCR)
CH6: 1050MHz EN50607+EN50494 (dCSS+SatCR)
CH7: 1115MHz EN50607+EN50494 (dCSS+SatCR)
CH8: 1275MHz EN50607+EN50494 (dCSS+SatCR)
CH9: 1340MHz EN50607 (dCSS)
CH10: 1485MHz EN50607 (dCSS)
CH11: 1550MHz EN50607 (dCSS)
CH12: 1615MHz EN50607 (dCSS)
CH13: 1745MHz EN50607 (dCSS)
CH14: 1810MHz EN50607 (dCSS)
CH15: 1875MHz EN50607 (dCSS)
CH16: 1940MHz EN50607 (dCSS)
* Unbenutzte Ports mit galvanisch getrennten 75 Ohm Abschlusswiderständen terminieren
Daten für Logistik
Abmessungen Verpackung (L x B x H) 15.5 cm x 11.8 cm x 3.5 cm
Gewicht Verpackung 0.3 Kg
Stückzahl per Karton 30
Abmessungen Karton (L x B x H) 48.2 cm x 24.9 cm x 50 cm
Gewicht Karton 10.71 kg
Stückzahl per Palette 840
