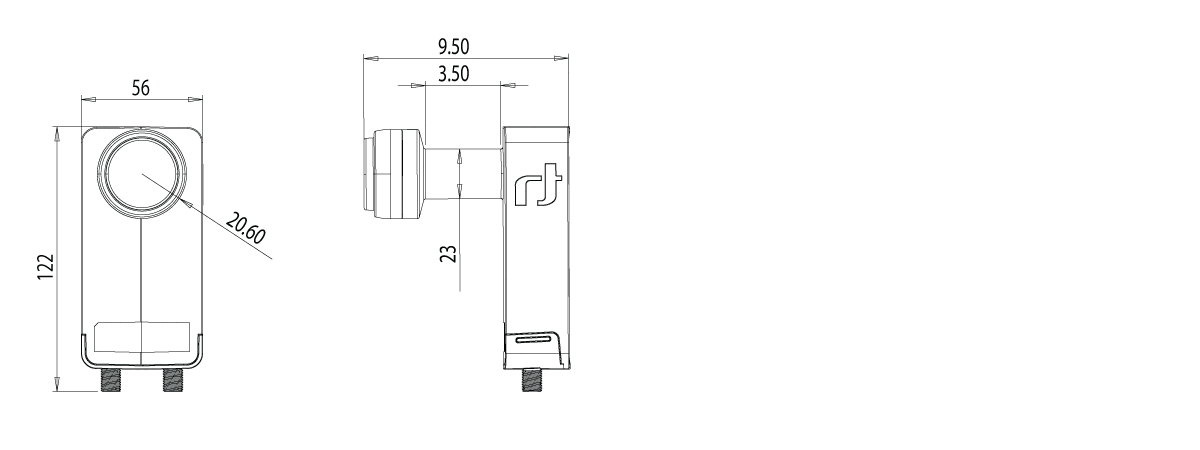

Diese bahnbrechende WHITE KA LNB Reihe wurde entwickelt um neue breitbandige KA Band Satelliten-TV-, Radio- und Datendienste zu empfangen, die im europäischen Raum eingeführt werden. Dieses Bi-Polar KA Circluar Twin LNB wurde speziell für den Empfang von Eutelsats KA-SAT Satellit auf 9° Ost (z.Bsp. Saorsat – freier Empfang von irischem Satelliten-TV) konstruiert. Diese LNB besitzt zwei IF Ausgänge und ermöglicht den Anschluss an zwei Satellitenreceiver und kann auf einer standard Offset-Antenne mit einem Durchmesser von 60 – 90cm und einem F/D von 0.6g genutzt werden. Durch den schmalen Feed können andere LNBs mit einem Abstand von 4 Grad nebeneinander montiert werden, um den Empfang von zwei oder mehr Satelliten auf der gleichen Antenne zu ermöglichen (z.Bsp. universelles KU LNB zum Empfang von Hotbird auf 13° Ost). Der Feeddurchmesser beträgt 23mm und kann mit dem beiliegenden 40mm Adapterring auf eine standard Atennne montiert werden. Für dieses LNB wurden Komponenten höchster Qualität verwendet um überragende Empfangsleistungen und Lebensdauer zu gewährleisten.
Hauptmerkmale:
- Bahnbrechendes LNBF für den Empfang von Satellitenangeboten über KA Band
- Hohe Frequenzstabilität
- Niedriges Phasenrauschen
- Niedriges Rauschmaß
- Niedriger Stromverbrauc
- Hohe Kreuzpolarisationsentkopplung
KA-SAT Downlink Abdeckung
KA-SAT ist der erste High Throughput Satellit (HTS) in Europa und stellt eine neue Generation von Multi-Spotbeam Satelliten mit hoher Kapazität dar. Er ist auf 9° Ost positioniert und deckt Europe und den Mittelmeerraum über 82 enge KA-Band Spot Beams ab. Quelle: Eutelsat
| Technische Daten | |
|---|---|
| Eingangsfrequenzbereich |
19.7 GHz ~ 20.2 GHz |
| Ausgangsfrequenzbereich |
1500 MHz ~ 1000 MHz (spectrum inversion) |
| Oszillatorfrequenz (LO) Tiefband |
21.20 GHz |
| LO Temperaturdrift | ±3.0 MHz Max. |
| LO Anfangsgenauigkeit | ±1.0 MHz Max. |
| Polarisation |
Dual circular for Ka band (RHCP/LHCP) |
| Oszillator (LO) Phasenrauschen (10 kHz) |
-75 dBc / Hz max. |
| Oszillator (LO) Phasenrauschen (100 kHz) |
-95 dBc / Hz max. |
| Verstärkung |
50 dB ~ 60 dB min. |
| Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) |
±0.75 dB |
| Verstärkungsschwankung (im Vollband) |
±5 dB max. |
| Spiegelfrequenzunterdrückung | 40 dB min. |
| 1 dB Kompressionspunkt (am Ausgang) |
0.0 dBm min. |
| Kreuzpolarisationsunterdrückung | 22 dB min. |
| LHCP Polarisation | 13 V |
| RHCP Polarisation |
18 V |
| Ausgang VSWR |
2.5 : 1 |
| Bandinterne Störung |
-60 dBm max. |
| Stromaufnahme |
120 mA max. @ 11 V ~ 20 V |
| Betriebstemperatur |
-30 °C ~ +60 °C |
| Ausgangsimpedanz |
75 Ω |
| Ausgangsanschluss |
F-Type (female) |
| Gewicht | 181 g |
| Daten für Logistik | |
| Abmessungen Verpackung (L x B x H) | 11 x 12,2 x 6,7 cm |
| Gewicht Verpackung | 0,27 kg |
| Stückzahl per Karton | 40 pcs |
| Abmessungen Karton (L x B x H) | 74 cm x 26 cm x 23.5 cm |
| Gewicht Karton | 11,80 kg |
| Stückzahl per Palette | 960 pcs |
Die Abkürzung LNB steht für Low Noise Blockkonverter (auch als LNC, Low Noise Converter, abgekürzt). Ein LNB wird für den Empfang der Satellitensignale verwendet und für gewöhnlich in oder an der Satellitenantenne befestigt. Ein LNB sammelt und verstärkt das von der Satellitenantenne empfangene Signal und transformiert es auf eine besser zu handhabbare ZF-Frequenz, die dann über eine standardmäßige Koaxialverkabelung zu den Empfänger geführt wird.
HsQuare ist eine einzigartige Hohlleitertechnologie, gekoppelt mit einem etwas größerem Feed-Horn-Design, um bessere HF-Leistungen im Vergleich zu herkömmlichen kreisförmigen Mikrowellenleitern zu liefern.
