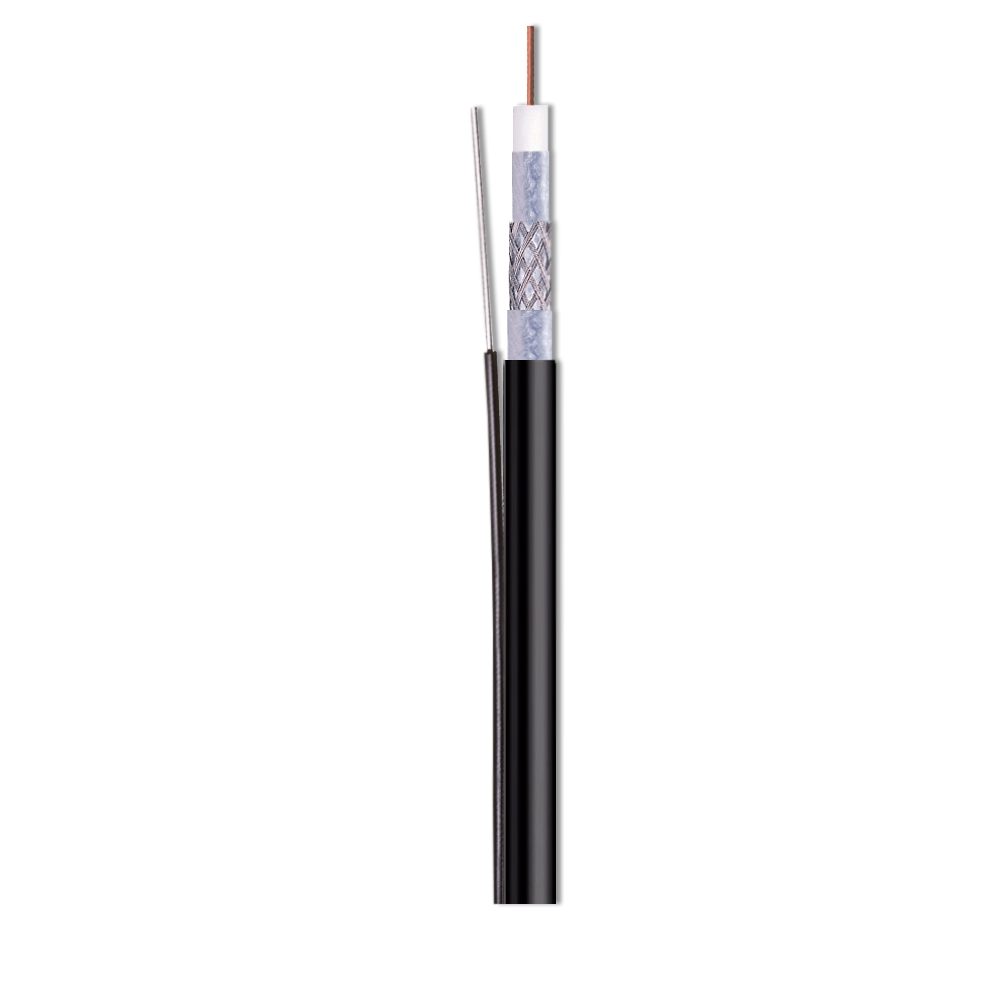

Professionelles, aber kostengünstiges dreifach abgeschirmtes 75 Ohm Koaxialkabel (Class A) für die Verteilung von Satelliten- und CATV-Signalen. Dieses Kabel wird nach den höchsten Qualitätsstandards hergestellt und verfügt über ein gasinjiziertes FPE-Dielektrikum mit stabiler Impedanz- und Rückflussdämpfungs-Charakteristik sowie niedrigen Durchgangsverlustwerten. Für den Innen- und Außeneinsatz.

Der Aufbau sowie technischen Daten unserer Koaxialkabel können kundenspezifisch angepasst und mit Mantelfarbe, Länge und/oder Verpackung Ihrer Wahl geliefert werden. Bitte kontaktieren Sie uns unter sales@inverto.tv, um einen Vorschlag für Ihre spezifischen Anforderungen zu erhalten.







Technische Daten
Schirmungsklasse
A
Anwendung
Außenbereich/Innenbereich
Innenleiter

Material
CCS
Durchmesser ᴓ [mm]
1.63
Leitfähigkeit Plattierung [%] 24

Dielektrikum

PE Gas injiziert
PE Gas injiziert
Durchmesser ᴓ [mm]
7.11

1. Schirmung

Material
Gebondet Al/PET/Al

2. Schirmung (Geflecht)

Material
Al
Geflechtabdeckung [%]
77

3. Schirmung

Material
Al-PET-Al foil

Mantel

Material
PVC
Manteldurchmesser ᴓ [mm]
10.03
Mantelfarbe
schwarz
RoHS konform
RoHS, REACH
Eigenschaften
UV geschützt, feuerhemmend,
Längenmarkierung pro Meter

Elektrische Eigenschaften

Wellenwiderstand [Ω]
75 ±2
Kapazität [pF/m]
51 ±2
Verkürzungsfaktor [%]
>85
DC-Widerstand Innenleiter [Ω/km]
35
DC-Widerstand Außenleiter [Ω/km]
8.6

Dämpfung [dB/100m] bei 20⁰C @

50 MHz
3.15
200 MHz
6.7
950 MHz
14.25
2050 MHz
22
2400 MHz
23.5

Rückflussdämpfung [dB] @

5 MHz ~ 470 MHz
>20
> 470 MHz ~ 1000 MHz
>20
> 1000 MHz ~ 2000 MHz
>15
> 2000 MHz ~ 3000 MHz
>15

Schirmdämpfung [dB] @

30 MHz ~ 1000 MHz
>95
> 1000 MHz ~ 2000 MHz
>85
> 2000 MHz ~ 3000 MHz
>75

Kopplungswiderstand [mΩ/m] @

10 MHz ~ 30 MHz
≤ 16

Mechanische Eigenschaften

Betriebstemperatur
-30⁰C ~ +70⁰C
Markierungen pro Meter
1
Verfügbare Verpackungseinheiten und Farben: 500 ft (schwarz) auf Holzrolle

Tragseilkabel
Tragseil Durchmesser (mm) 1.83 ± 0.05
Tragseil Material Galvanized steel wire
Tragseil Zugfestigkeit (kgf) 156.9
