Ultra premium 75 Ohm dreifach geschirmtes Koaxialkabel mit Kupferleiter für Breitbandnetze HFC/CATV Signalverteilung. Dieses Kabel wird nach höchsten Qualitätsstandards gefertigt und hat ein PE-Gas-Einspritzdielektrikum mit einer stabilen Impedanz und erfüllt in allen Aspekten die Anforderungen der Class A+. Für den Einsatz im Innen- und Außenbereich geeignet.







Verfügbare Verpackungseinheiten und Farben:
5752 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, white, 50m roll IDLU-CRG6O5-PTWO50-BON
5753 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, black, 50m roll IDLU-CRG6O5-PTBO50-BON
5754 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, white, 100m box IDLU-CRG6O5-PTW100-RON
5755 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, black, 100m box IDLU-CRG6O5-PTB100-RON
5756 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, white, 250m plastic reel IDLU-CRG6O5-PTW250-REN
5757 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, black, 250m plastic reel IDLU-CRG6O5-PTB250-REN
5758 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, white, 305m plastic reel IDLU-CRG6O5-PTW305-REN
5759 High performance digital coaxial cable RG-6, copper conductor, triple shielded, class A+, black, 305m plastic reel IDLU-CRG6O5-PTB305-RON


Technische Daten
Schirmungsklasse
A+
Anwendung
Außenbereich/Innenbereich

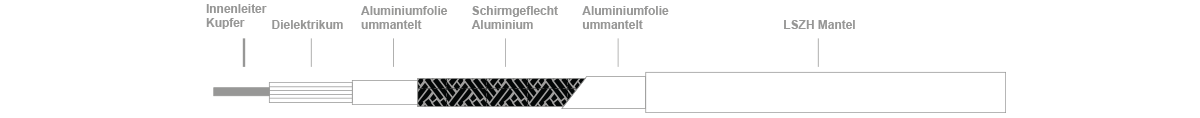

Innenleiter

Material
CU
Durchmesser ᴓ [mm]
1.02
Leitfähigkeit Plattierung [%] -

Dielektrikum

PE Gas injiziert
Zell PE
Durchmesser ᴓ [mm]
4.6

1. Schirmung

Material
Gebondet Al/PET/Al
Überlappung [%] 18

2. Schirmung (Geflecht)

Material
CuSn
Geflechtabdeckung [%]
72

3. Schirmung

Material
Al/PET/Al Folie

Mantel

Material
LSZH
Manteldurchmesser ᴓ [mm]
6.8
Mantelfarbe
weiß oder schwarz
RoHS konform
ja
Eigenschaften
UV geschützt, feuerhemmend,
Längenmarkierung pro Meter

Elektrische Eigenschaften

Wellenwiderstand [Ω]
75 ±2
Kapazität [pF/m]
53 ±2
Verkürzungsfaktor [%]
83
DC-Widerstand Innenleiter [Ω/km]
22
DC-Widerstand Außenleiter [Ω/km]
20
Schleifenwiderstand [Ω/km]
42
Mantelisolationsspannung [kv]
3

Dämpfung [dB/100m] bei 20⁰C @

5 MHz
1.9
50 MHz
4.9
100 MHz
6.55
200 MHz
10
300 MHz
12
500 MHz
15
800 MHz
19
950 MHz
21
1750 MHz
29
2050 MHz
31
2400 MHz
33.7
3000 MHz
37.5
Rückflussdämpfung [dB] @

5 MHz ~ 470 MHz
> 26
> 470 MHz ~ 1000 MHz
> 26
> 1000 MHz ~ 2000 MHz
> 22
> 2000 MHz ~ 3000 MHz
> 20

Schirmdämpfung [dB] @

30 MHz ~ 1000 MHz
≥ 110
> 1000 MHz ~ 2000 MHz
≥ 95
> 2000 MHz ~ 3000 MHz
≥ 85

Kopplungswiderstand [mΩ/m] @

10 MHz ~ 30 MHz
≤ 2.5

Sweep Test @

5 MHz ~ 3000 MHz
ja

Mechanische Eigenschaften

Betriebstemperatur
-30⁰C ~ +70⁰C
Installationstemperatur
-10⁰C ~ +50⁰C
Biegeradius (single/multiple) [mm]
35/70
Zugbelastung [N]
110
Gewicht ca. [kg/km]
47
Konform nach
EN50117, IEC61196
Construction Product Regulations (CPR)
Markierungen pro Meter
1
