Dieses Kategorie 7A+ S/FTP Datenkabel zeichnet sich durch hohe Leistungsreserven und hervorragende Qualität aus, mit hervorragender Abschirmleistung durch einzeln abgeschirmte Paare und einem verzinnten Kupfergeflechtschirm. Geeignet für Informationsübertragungssysteme bis 1200MHz, 10Gbps Ethernet Signalübertragung in Audio-, Video- und Datenanwendungen. Für strukturierte Verkabelung nach ANSI EIA / TIA 568, ISO / IEC 11801 und EN 50173 Class FA.
Verfügbare Verpackungseinheiten und Farben:
Verfügbare Verpackungseinheiten und Farben:
| 5562 | High performance Cat7 cable, Class F(A) (1200 MHz), LSZH, 500m, RAL5002 | IDLU-CAT7O4-12MU05-RER |
| 5563 | High performance Cat7 cable, Class F(A) (1200 MHz), LSZH, 1000m, RAL5002 | IDLU-CAT7O4-12MU10-RER |
| 5564 | High performance Cat7 cable, Class F(A) (1200 MHz), PVC, 500m, RAL7001 | IDLU-CAT7O4-12MG05-RER |
| 5565 | High performance Cat7 cable, Class F(A) (1200 MHz), PVC, 1000m, RAL7001 | IDLU-CAT7O4-12MG10-RER |
| 5566 | High performance Cat7 cable, Class F(A) (1200 MHz), PE, 500m, RAL9011 | IDLU-CAT7O4-12MB05-RER |
| 5567 | High performance Cat7 cable, Class F(A) (1200 MHz), PE, 1000m, RAL9011 | IDLU-CAT7O4-12MB10-RER |
| Technische Daten | |
|---|---|
| Anwendung | Außenbereich/Innenbereich |
|
Class FA (1200 MHz), PoE/PoE+ IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 10GBase-T IEEE 802.5: 16 MB, ISDN TPDDI, ATM |
|
|
|
|
| Standards |
|
| Gemäß |
ISO/IEC 11801 2nd ed., IEC 61156-7, EN 50173-1 |
|
|
|
| Flammwidrigkeit |
EN 60332-1-2 (LSZH-PVC) |
| Halogenfrei | EN 60754-1/2 (LSZH) |
| Rauchdichte | EN 61034-2 (LSZH) |
|
|
|

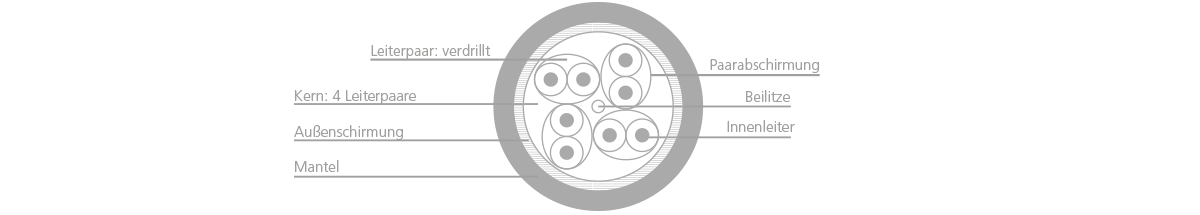

| Leiter | 4x2x AWG22 |
| Material | Cu |
| Durchmesser ᴓ [mm] | 0.63 |
|
|
|
| Leiterisolierung |
|
| Material | Skinfolie-Schaum-Skinfolie PE |
| Durchmesser ᴓ [mm] | 1.52 |
|
|
|
| 1. Schiermung (pro Leiterpaar) |
|
| Material |
Al/PET Folie |
| Beilitze (Material/Ø) |
Kupfer, verzinnt / AWG26 |
|
|
|
| 2. Schiermung |
braid |
| Material |
CuSn |
| Geflechabdeckung [%] |
40 |
|
|
|
| Mantel |
|
| Material |
FRNC/LSZH (1), PVC (2), PE(3) |
| Manteldurchmesser ᴓ [mm] |
7.8 |
| Mantelfarbe |
blau (RAL 5002)(1) grau (RAL 7001)(2) schwarz (RAL 9011)(3) |
| RoHS konform |
ja |
| Eigenschaften |
UV geschützt, feuerhemmend, Längenmarkierungen 70 ⁰C, EN 50290-2-27 (1) 70 ⁰C, EN 50290-2-22 (2) 80 ⁰C, EN 50290-2-24 (3) |
|
|
|
| Elektrische Eigenschaften |
|
| DC-Widerstand vom Leiter [Ω/km] |
max. 60 |
| Widerstandsunsymmetrie [%] |
2 |
| Isolationswiderstand [mΩ/m] |
min. 5000 |
| Betriebskapazität [pF/m] |
nom. 42 |
| Kapazität asymmetrisch@ 800 Hz [pF/km] |
max. 1600 |
| Impedanz @ 100 MHz [Ω] |
100 ±5 |
| Kopplungsdämpfung (Type 1) [dB] |
min. 85 |
| Ausbreitungsrate [%] |
78 ~ 80 |
| Ausbreitungsverzögerung [ns/100m] |
max. 430 |
| Versatz @ 100 MHz [ns/100m] |
max. 25 |
| Testspannung [kV] |
1 |
| Bertriebsspannung [V] |
125 |
|
|
|
| Übertragungsdaten bei 20 ⁰C @ |
|
| Dämpfung typ. [dB/100m] |
Dämpfung typ. [dB/100m] |
| 1 MHz |
1.7 |
| 4 MHz |
3.2 |
| 10 MHz |
4.9 |
| 100 MHz |
16.1 |
| 200 MHz |
23.6 |
| 250 MHz |
26 |
| 500 MHz |
37.2 |
| 600 MHz |
40.2 |
| 800 MHz |
49 |
| 1000 MHz |
54.8 |
| 1200 MHz |
58 |
| 1500 MHz |
67.5 |
|
|
|
| Rückflussdämpfung typ. [dB] |
Dämpfung typ. [dB/100m] |
| 1 MHz |
26 |
| 4 MHz |
30 |
| 10 MHz |
33 |
| 100 MHz |
33 |
| 200 MHz |
32 |
| 250 MHz |
27 |
| 500 MHz |
26 |
| 800 MHz |
23 |
| 600 MHz |
26 |
| 1000 MHz |
22 |
| 1200 MHz |
20 |
| 1200 MHz |
19 |
|
|
|
| Kopplungswiderstand [mΩ/m] @ |
|
| 1 MHz |
5 |
| 10 MHz |
5 |
| 30 MHz |
8 |
|
|
|
| Nah- Endeübersprechen (NEXT) [dB] @ |
|
| 30 MHz - 100 MHz |
typ. > 95 |
|
|
|
| Mechanische Eigenschaften |
|
| Betriebstemperatur |
-20 ⁰C ~ +60 ⁰C |
| Installationstemperatur |
0 ⁰C ~ +50 ⁰C |
| Bending radius (installation/as installed) [mm] |
8x D / 4x D |
| Zugbelastung [N] |
135 |
| Gewicht [kg/km] |
67(LSZH), 66(PVC), 59(PE) |
| Kupferanteil [kg/km] |
32 |
|
|
|
