Professionelles 75 Ohm doppelt geschirmtes Koaxialkabel für Breitbandnetze HFC/CATV Signalverteilung. Dieses Kabel wird nach höchsten Qualitätsstandards gefertigt und hat ein PE-Gas-Einspritzdielektrikum mit einer stabilen Impedanz und erfüllt in allen Aspekten die Anforderungen der Class B. Für den Einsatz im Innen- und Außenbereich geeignet.







Verfügbare Verpackungseinheiten und Farben:

Roll 50m (black) Item 5526
Roll 50m (white) Item 5527
Carton box 100m (black) Item 5528
Carton box 100m (white) Item 5529
Plastic reel 250m (black) Item 5530
Plastic reel 250m (white) Item 5531
Plywood drum 305m (black) Item 5532
Plywood drum 305m (white) Item 5533

Technische Daten
Schirmungsklasse
B
Anwendung
Außenbereich/Innenbereich

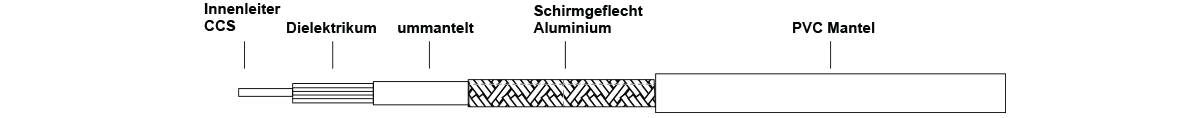

Innenleiter

Material
CCS
Durchmesser ᴓ [mm]
1.02
Leitfähigkeit Plattierung [%] 22

Dielektrikum

PE Gas injiziert
PE Gas injiziert
Durchmesser ᴓ [mm]
4.6

1. Schirmung

Material
PET/AL ummantelt
Abdeckung [%]
100

2. Schirmung (Geflecht)

Material
Al
Geflechtabdeckung [%]
70

3. Schirmung

Material
-

Mantel

Material
PVC
Manteldurchmesser ᴓ [mm]
6.8
Mantelfarbe
schwarz oder weiß
RoHS konform
ja
Eigenschaften
UV geschützt, feuerhemmend,
Längenmarkierung pro Meter

Elektrische Eigenschaften

Wellenwiderstand [Ω]
75 ±2
Kapazität [pF/m]
53 ±2
Verkürzungsfaktor [%]
85
DC-Widerstand Innenleiter [Ω/km]
92
DC-Widerstand Außenleiter [Ω/km]
34
Schleifenwiderstand [Ω/km]
126
Mantelisolationsspannung [kv]
3

Dämpfung [dB/100m] bei 20⁰C @

5 MHz
1.5
50 MHz
4
100 MHz
6
200 MHz
10
300 MHz
12
500 MHz
15
800 MHz
19
950 MHz
21
1750 MHz
29
2050 MHz
31
2400 MHz
33
3000 MHz
38

Rückflussdämpfung [dB] @

5 MHz ~ 470 MHz
> 28
> 470 MHz ~ 1000 MHz
> 26
> 1000 MHz ~ 2000 MHz
> 24
> 2000 MHz ~ 3000 MHz
> 22

Schirmdämpfung [dB] @

30 MHz ~ 1000 MHz
≥ 100
> 1000 MHz ~ 2000 MHz
≥ 95
> 2000 MHz ~ 3000 MHz
≥ 90

Kopplungswiderstand [mΩ/m] @

10 MHz ~ 30 MHz
≤ 15

Sweep Test @

5 MHz ~ 3000 MHz
ja

Mechanische Eigenschaften

Betriebstemperatur
-30⁰C ~ +70⁰C
Installationstemperatur
-10⁰C ~ +50⁰C
Biegeradius (single/multiple) [mm]
35/70
Zugbelastung [N]
120
Gewicht ca. [kg/km]
42
Konform nach
EN50117,
IEC61196,
Construction Product Regulations (CPR)
Markierungen pro Meter
1
